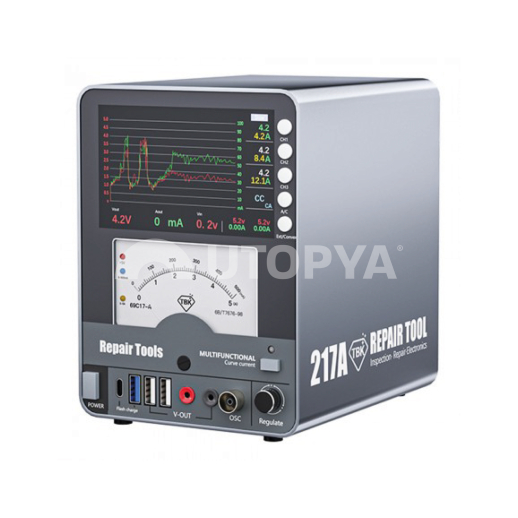

Alimentation Intelligente TBK-217A avec Oscilloscope - Diagnostic 150W Professionnel

Description

La TBK-217A est bien plus qu'une simple alimentation de laboratoire ; c'est un instrument de diagnostic hybride conçu pour les techniciens en électronique les plus exigeants. En combinant une alimentation stabilisée de 150W (30V/5A) et un oscilloscope numérique, elle permet de surveiller avec une précision extrême le comportement électrique des cartes mères. Son écran couleur affiche non seulement les valeurs numériques de tension et de courant, mais également la forme d'onde du signal, vous permettant de détecter visuellement les micro-coupures, les instabilités de démarrage ou les pics de consommation anormaux invisibles sur une alimentation standard.

Idéale pour la réparation de smartphones et d'ordinateurs, la TBK-217A dispose d'interfaces de sortie multiples, incluant des ports USB pour le diagnostic de charge rapide. Son système de protection intelligent coupe instantanément l'alimentation en cas de court-circuit, préservant ainsi les composants sensibles de vos clients. Grâce à sa capacité à enregistrer et afficher l'historique de consommation, elle devient un allié indispensable pour diagnostiquer les pannes de "boot loop" ou les problèmes de gestion d'énergie complexes (PMIC). Compacte et intuitive, elle centralise vos outils de mesure pour un établi plus efficace et un diagnostic plus précis.

Caractéristiques techniques

• Référence : TBK-217A (Série Smart Power)
• Puissance totale : 150W
• Sortie réglable : 0-30V / 0-5A
• Fonction Oscilloscope : Visualisation temps réel des signaux et du courant
• Affichage : Écran LCD couleur haute définition
• Ports additionnels : Sortie USB-A / USB-C pour test de charge
• Précision : Affichage à 4 chiffres (mV / mA)
• Sécurité : Protection active contre les courts-circuits et surcharges

Conseil d'Atelier & Usage

L'avantage majeur de la TBK-217A réside dans sa fonction "Graph" : lors du démarrage d'un iPhone, observez la courbe de courant. Une courbe qui stagne ou qui redémarre en boucle à un niveau précis vous indique immédiatement quelle étape du boot (NAND, CPU, RAM) est en échec. Astuce technique : Utilisez la fonction oscilloscope pour vérifier la propreté de la tension de sortie d'un régulateur sur une carte mère ; si vous voyez du "bruit" (ondulations excessives), cela confirme souvent un condensateur de filtrage défectueux. Enfin, veillez à bien calibrer vos limites OCP (protection courant) légèrement au-dessus de la consommation normale de l'appareil testé pour éviter les coupures intempestives tout en restant protégé.
